spring mvc

springmvc结构图

Spring MVC

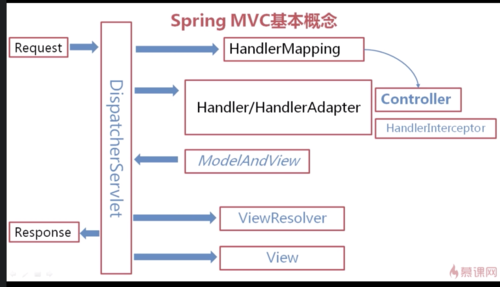

SpringMVC基本概念

Spring  MVC动态过程图2

Spring MVC动态过程

重点 要去 关注 Controller, 可能需要 写 HandlerInterceptor, ModleAndView, 其它的都可通过配置

DispatcherServlet重要但不需要用户来编码，只需要配置下即可；类似 HandlerMapping 也是只需要知道怎么配置到配置文件即可；

Controller 肯定要开发编码的，MVC可不知道你想要实现什么业务逻辑；

HandlerInterceptor 是个接口，需要就去实现，否则不用管它。不是所有场景需要在controller调用之前之后干点什么。

Handler/HandlerAdapter 也不需要编码；

ModelAndView 实现不难，甚至可以使用 map 来实现功能；

ViewResolver / view 也是不需要后端开发去具体编码实现。配置即可。

request -> dispatcherServlet -> handlerMapping -> controller/handlerInterceptor (Handler/HandlerAdapter)

modelAndView -> Dispatcher -> viewResolver

dispatcherServlet -> view

dispatcherServlet -> response

前端控制器拦截到了一个请求，通过处理器映射器找到对应的控制器，映射器找到了控制器和控制器拦截器，形成一条执行链，前端控制器通过处理器适配器拿到控制器返回的结果，然后把结果交给视图解析器解析，生成视图，最后响应给前端。

Spring MVC的动态概念：DispatcherServlet基于核心的地位，连接View和Controller，访问过程——>用户通过浏览器发送请求通过服务器被DispatcherServlet拦截到，DispatcherServlet通过HandlerMapping找到适配的Controller，这里是通过annotation来找到指定Controller，并且找到HandlerInterceptor，也就是执行Controller的业务逻辑之前，执行一些方法，这就形成了HandlerExecutionChain执行链条，并且HandlerMapping会返回一个对象给DispatcherServlet，该对象包括（HandlerAdapter、HandlerInterceptor)，并且Controller会生成ModelAndView返回给DispatcherServlet，但是DispatcherServlet不能确定显示哪个视图，这里通过ViewResolver的方法返回View对象，数据被传递给View进行呈现，这时就可以看到呈现的页面了。

Spring MVC的模块划分

Spring MVC基本概念（动图）

去掉黑色字，斜体，其余都是配置，真正需要写的只有Controller

spring MVC

6666666666666666666666666

333333333333333333333

MVC流程

Spring MVC基本概念流程图

Spring MVC的动态概念：DispatcherServlet基于核心的地位，连接View和Controller，访问过程——>用户通过浏览器发送请求通过服务器被DispatcherServlet拦截到，DispatcherServlet通过HandlerMapping找到适配的Controller，这里是通过annotation来找到指定Controller，并且找到HandlerInterceptor，也就是执行Controller的业务逻辑之前，执行一些方法，这就形成了HandlerExecutionChain执行链条，并且HandlerMapping会返回一个对象给DispatcherServlet，该对象包括（HandlerAdapter、HandlerInterceptor)，并且Controller会生成ModelAndView返回给DispatcherServlet，但是DispatcherServlet不能确定显示哪个视图，这里通过ViewResolver的方法返回View对象，数据被传递给View进行呈现，这时就可以看到呈现的页面了。

Spring MVC动态概念

Spring MVC 基本概念

最重要的就是写Controller

DispatcherServlet也是一个servlet,s所有的request都拦截的到

spring MVC

Spring MVC 基本概念

Spring MVC基本概念

SpringMVC整体工作原理

Spring MVC动态概念：

Spring MVC基本概念

Spring MVC的动态概念：DispatcherServlet基于核心的地位，连接View和Controller，访问过程——>用户通过浏览器发送请求通过服务器被DispatcherServlet拦截到，DispatcherServlet通过HandlerMapping找到适配的Controller，这里是通过annotation来找到指定Controller，并且找到HandlerInterceptor，也就是执行Controller的业务逻辑之前，执行一些方法，这就形成了HandlerExecutionChain执行链条，并且HandlerMapping会返回一个对象给DispatcherServlet，该对象包括（HandlerAdapter、HandlerInterceptor)，并且Controller会生成ModelAndView返回给DispatcherServlet，但是DispatcherServlet不能确定显示哪个视图，这里通过ViewResolver的方法返回View对象，数据被传递给View进行呈现，这时就可以看到呈现的页面了。
