MQ消息流转过程

rabbirmq消息如何流转

message1111

channel1111

整体结构11111

RabbitMQ消息流转过程

路由规则

broker就是服务

消息的优先级，延迟等

整体架构

Server：又称为Broker，接受客户端的连接，实现AMQP实体服务

Connection：连接，应用程序与Broker的网络连接

Channel：网络信道，几乎所有的操作都在Channel中进行，Channel是进行消息读写的通道。客户端可建立多个channel，每个Channel代表一个会话任务。

Message：消息。服务器和应用程序之间传送的数据，由Properties和Body组成。Properties可以对消息进行修饰，比如消息的优先级，延迟等高级特性；Body则是消息体内容。

Virtual host：虚拟地址，用于进行逻辑隔离，最上层的消息路由。一个Virtual Host里面可以有若干个Exchange和Queue，同一个Virtual Host里面不能有相同名称的Exchange或queue

Exchange：交换机，接收消息，根据路由键转发消息到绑定的队列。

Binding: Exchange 和Queue之间的虚拟连接，binding中可含有routing key。

Routing key: 一个路由规则，虚拟机可用它来确定如何路由一个特定消息。

Queue: 也称为Message Queue，消息队列，保持消息并将他们转发给消费者。

消息如何流转

生成者指定发送的Exchange和routing key，并发送信息到Exchange

exchange根据routing key ，把消息放到对应的Message Queue

消费者根据监听的Message Queue，来进行消费。

消息如何流转

1、生成者指定发送的Exchange和routing key，并发送信息到Exchange

2、exchange根据routing key ，把消息放到对应的Message Queue

3、消费者根据监听的Message Queue，来进行消费。

消息如何流转

整体架构

RabbitMQ消息流转图

RabbitMq消息是如何流转的

Queue  消息队列

Virtual host:虚拟地址，包括Exchange和Queue

Message是消息

Channel:网络信道

RabbitMQ的整体架构

交换机通过routing_key来把消息转发到队列中

一个交换机可以绑定更多个队列

交换机根据路由健来把收到的消息转发到绑定的队列上

虚拟主机类似于命名空间的概念，通常用来隔离不同服务，比如订单，运单，一个虚拟主机可以有若干个交换机和队列，但是同一个虚拟主机里面不能有相同名称的交换机和队列

rabbitmq整体架构

消息是如何流转

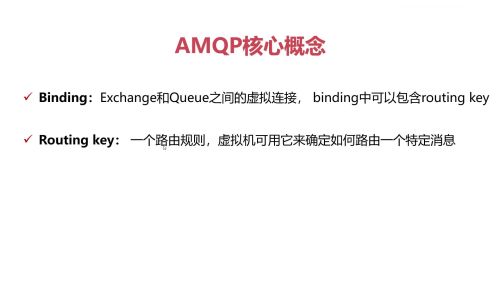

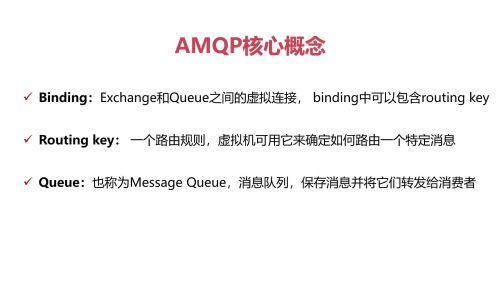

AMQP核心概念

Server：又称Broker，接受客户端的连接，实现AMQP实体服务

Connection：连接，应用程序与Broker的网络连接

Chnnel：网络通道，几乎所有的操作都在Channel中进行，Channel是实进行消息读写的通道。客户端可以建立多个Channel，每个Channel代表一个会话任务。

Message：消息。服务器和应用程序之间传送的数据，由Properties和Body组成。Properties可以对消息进行修饰，比如消息的优先级、延迟等高级特性；Body则就是消息体内容。

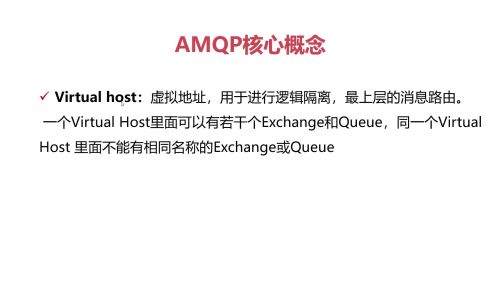

Virtual host：虚拟地址，用于进行逻辑隔离，最上层的消息路由。一个Virtual Host里面可以有若干个Exchange和Queue，同一个Virtual Host里面不能有相同名称的Exchage或Queue。

Exchange：交换机，接收消息，根据路由键转发消息到绑定的队列。

Binding：Exchange和Queue之间的虚拟连接，binding中可以包含 routing key。

Routing key：一个路由规则，虚拟机可用它来确定如何路由一个特定消息。

Queue：也称为Message Queue ，消息队列，保持消息并将它们转发给消费者。

RabbitMQ 消息流转

rabbitmq的消息流转过程

rabbitmq的整体架构
