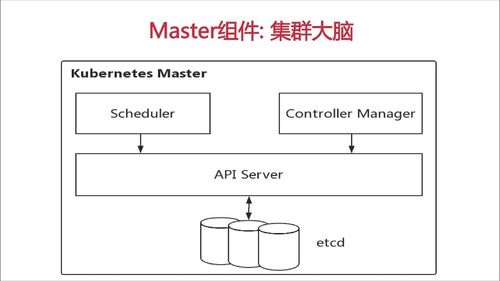

master组件:集群大脑

Scheduler

API server

逻辑控制中心

Master

Kubernetes集群大脑，控制平面∶

所有集群的控制命令都传递给Master组件并在其上执行

每个Kubernetes集群至少有一套Master组件（当前默认:一个)

每套master组件包括三个核心组件(apiserver, scheduler

和controller-manager)以及集群数据配置中心etcd

组件:API Server-核心

API Server :

集群控制的唯一入口，是提供Kubernetes集群控制RESTful API的核心组件

集群内各个组件之间数据交互和通信的中枢

提供集群控制的安全机制(身份认证、授权以及admission control)

组件:Scheduler

Scheduler :

通过API Server的Watch接口监听新建Pod副本信息，并通过调度算法为该Pod选择一个最合适的Node

支持自定义调度算法provider

默认调度算法内置预选策略和优选策略，决策考量资源需求、服务质量、软硬件约束、亲缘性、数据局部性等指标参数

组件:ControllerManager

ControllerManager :

集群内各种资源controller的核心管理者

针对每一种具体的资源，都有相应的Controller

保证其下管理的每个Controller所对应的资源始终处于“期望状态”。

组件:Etcd

Etcd :

Kubernetes集群的主数据库，存储着所有资源对象以及状态

默认与Master组件部署在一个Node上

Etcd的数据变更都是通过API Server进行

mster组件架构

重要数据数据组件Etcd

master三大组件之ApiServer

用于提供接口，甚至包括登录安全的接口

master三大组件之Scheduler

通过watch接口监听和新建Pod副本信息，为Pod,选择node

起调度作用

master三大组件之ControllerManager

用于控制可以控制的资源，比如容器资源

组件：Etcd

• Kubernetes 集群的主数据库，存储着所有资源对象以及状态

• 默认与 Master 组件部署在一个 Node 上

• Etcd 的数据变更都是通过 API Server 进行

每个 Controller 的逻辑：

for {

    获取资源期望状态

    获取资源当前状态

    改变：当前状态 -> 期望状态

}

组件：ControllerManager

• 集群内各种资源 controller 的核心管理者

• 针对每一种具体的资源，都有相应的 Controller

• 保证其下管理的每个 Controller 所对应的资源始终处于“期望状态”。

组件：Scheduler

• 通过 API Server 的 Watch 接口监听新建 Pod 副本信息，并通过调度算法为该 Pod 选择一个最合适的 Node

• 支持自定义调度算法 provider

• 默认调度算法内置预选策略和优选策略，决策考量资源需求、服务质量、软硬件约束、亲缘性、数据局部性等指标参数

组件：API Server

• 集群控制的唯一入口，是提供 Kubernetes 集群控制 RESTful API 的核心组件

• 集群内各个组件之间数据交互和通信的中枢

• 提供集群控制的安全机制（身份认证、授权以及 admission control)

Kubernetes 集群大脑，控制平面：

• 所有集群的控制命令都传递给 Master 组件并在其上执行

• 每个 Kubernetes 集群至少有一套 Master 组件（当前默认：一个）

• 每套 master 组件包括三个核心组件（apiserver，scheduler 和 controller-manager）以及集群数据配置中心 etcd

Master组件：集群大脑

k8s master

Etcd 组件

ControllerManager 组件

Scheduler 组件

API Server 组件

Master作用

master 组件架构

apiserver 为所有的操作k8s集群提供api

scheuler，调度pod和节点，有预选和优选

controller 控制整个集群，自动化修复流程，使每个节点达到想要的状态，同时，所有节点的

etcd：存储所有资源对象和状态，默认yumaster安装在一个node下面，里面的数据都是通过api的调用改变的

Etcd作用

ControllerManager作用

Scheduler作用

API Server作用

Master主要作用

Master组件-集群大脑
