- weixin_慕哥3021856 3天前
晶体管的共射输入特性和输出特性
输入特性
图横坐标u(BE)：基极和发射极之间的电压
图纵坐标i(B)：基极和发射极之间的电流
u(BE)和i(B)存在一种映射关系。
输出特性
总结
PN结的单向导电性和导电原理
- 0赞 · 0采集
-
- weixin_慕哥3021856 3天前
晶体管的放大原理
放大条件
发射结正偏：U(BE)是基极和发射极之间的电压，要求该电压正向，并且大于开启电压U(ON)，此时输入回路导通。加在电路中的电源V(BB)要正向作用于基极和发射极之间，电压值大于开启电压。
集电极反偏：U(CE)是集电极和发射极之间的电压。该电压要大于基极和发射极之间的电压。集电极和发射极之间的电源V(CC)电压大于V(BB)，形成集电极反偏。
电路电流放大的实现要基于这两个条件。
电流分配
发射极电流等于基极电流与集电极电流之和
直流电流放大系数
交流电流放大系数
- 0赞 · 0采集
-
- weixin_慕哥3021856 3天前
晶体三极管
晶体管的结构和符号
NPN型三极管
PNP型三极管
- 0赞 · 0采集
-
- weixin_慕哥3021856 3天前
二极管的伏安特性和电流方程
电流方程
反向饱和电流Is和反向击穿电压U(BR)
正向导通电压
二极管的伏安特性
单向导电性
2.二极管伏安特性受温度影响
- 0赞 · 0采集
-
- weixin_慕哥3021856 3天前
二极管的组成
分类
点接触型
面接触型
平面型
- 0赞 · 0采集
-
- weixin_慕哥3021856 5天前
PN结的导电原理
PN结的形成
漂移运动
PN结加正向电压导通；加负向电压截止。
势垒电容
扩散电容
- 0赞 · 0采集
-
- weixin_慕哥3021856 5天前
杂志半导体

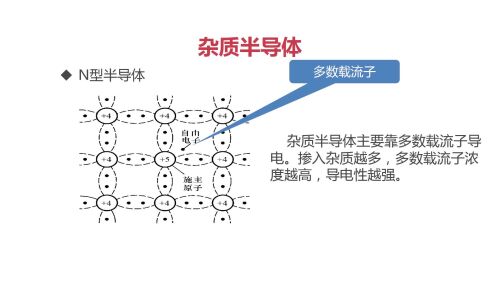

N型半导体
参杂的物质越多，带电载流子越多。

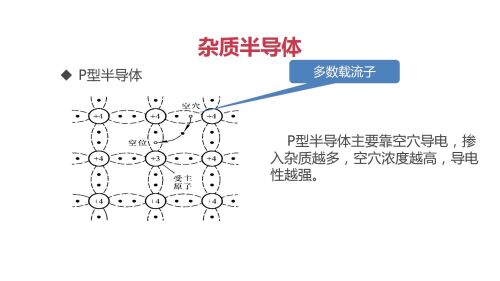

P型半导体
空穴数量多。
- 0赞 · 0采集
-
- weixin_慕哥3021856 2025-01-03

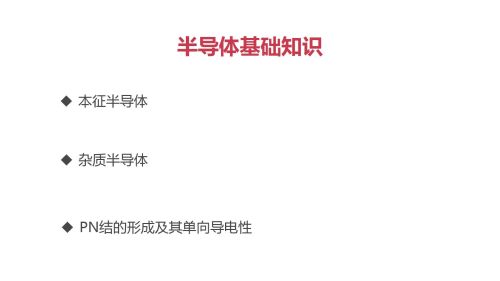

半导体
分类
本征半导体
杂志半导体
本征半导体的结构
自由电子和空穴同对出现。

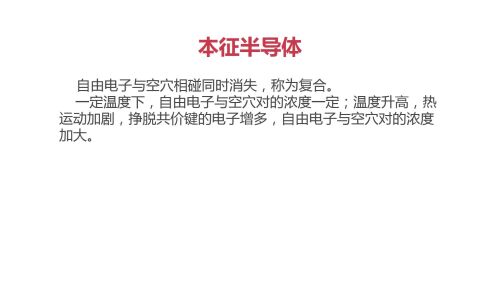

复合
载流子
载流子：自由电子，空穴。
空穴带正电，自由电子带负电。
载流子的数量决定了本征半导体的导电性。

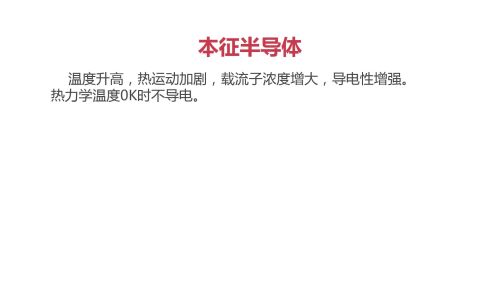

本征半导体的导电规律
- 0赞 · 0采集
-
- weixin_慕哥3021856 2025-01-03
模拟电路的常用仪器
万用表
示波器
-软件
Multisim
模拟电路术语和仪器简介
- 0赞 · 0采集
-
- weixin_慕哥3021856 2025-01-03
模拟电路的常用术语
信号频率
电容
电感
相位
信号失真
电导
跨导
电位（电势）
同相输入和单相输入
电平
容抗
- 0赞 · 0采集
-
- weixin_慕哥3021856 2025-01-02
模拟电子技术的常用术语
共价键
电场
电场力
温度的电压当量
闭合电路中，由于两点之间存在温差而出现的电位差，称为温度的电压当量。
动态信号（随时间变化的信号）
直流电流和交流电流
内阻
- 0赞 · 0采集
-
- weixin_慕哥3021856 2025-01-02
模拟信号与模拟电路
模拟信号：光滑的、连续的信号。
模拟电路：处理模拟信号的电路。
电子信息系统的组成：
信号提取（通过传感器提取），预处理（隔离、滤波、放大），A/D（模拟转数字信号），数字系统，D/A（数字转模拟信号），驱动执行（功放和执行机构）。
模电主要研究信号提取，预处理和驱动执行三部分的内容。
- 0赞 · 0采集
-
- weixin_慕哥3021856 2025-01-02
什么是嵌入式系统？
嵌入式软件与通用计算机软件的区别？
嵌入式开发学习路线
ARM：目前主流的嵌入式处理芯片版本。
嵌入式操作系统：Linux系统的原理，系统移植（操作系统的移植，uBoot操作代码的移植）
- 0赞 · 0采集
-
- 慕姐1575954 2024-03-18
- 嗯嗯
- 认真记录
- 0赞 · 0采集
-
- 慕姐1575954 2024-03-18
学习路径图记录一下
- 0赞 · 0采集
-
- 慕沐9515886 2023-09-10
黑表笔接地，接在com口
- 0赞 · 0采集
-
- 慕沐9515886 2023-09-10
共价键
电场
电场力
温度的电压当量：闭合电路中，由于两点间存在温差而出现的电位差。称为温度的电压当量。
动态信号：随时间变化的信号
直流电、交流电
内阻：内电阻，对电源或仪表说的。电流表内阻尽量小，电压表内阻尽量大。
- 0赞 · 0采集
-
- 慕沐9515886 2023-09-10
本节课重点内容
- 0赞 · 0采集
-
- 慕先生9094578 2023-09-04
1.电容直流断交流短
2.分析方法
先画出交流电路(动态)和直流电路(静态)
再算出静态工作点- 0赞 · 1采集
-
- 慕先生9094578 2023-09-04
1.基本共射电路图(通过三极管将输入放大成输出，且共一个发射点)
2.静态工作点(输入电压为零时各部分值)
3.电流电压波形图(静态驼载在动态之上)(饱和失真和截止失真)- 0赞 · 0采集
-
- 慕先生9094578 2023-09-04
1.性能指标(信号源 信号源内阻 输入电流 输入电压 输出电流 输出电压 )
2.放大倍数(输出量/输入量)
3.输入电阻和输出电阻
4.通频带(过高过低都不行)(上限减下限)- 0赞 · 1采集
-
- 慕先生9094578 2023-09-04
晶体管的输入和输出特性
总结
1.晶体管结构及原理( PN结导致的单向导电性)
2.晶体管放大原理及放大系数(基极 发射极 集电极)还有电流方程
3.晶体管输入特性和输出特性- 0赞 · 0采集
-
- 慕先生9094578 2023-09-04
晶体管的放大条件及电流分配- 0赞 · 0采集
-
- 慕先生9094578 2023-09-03
晶体管的结构与符号- 0赞 · 0采集
-
- 慕先生9094578 2023-09-03
二极管的伏安特性(单向导电性及受温度影响)引入电流方程- 0赞 · 1采集
-
- 慕先生9094578 2023-09-03
- 二极管就是PN结拉两条线(点接触型。面接触型。平面二极管)
- 0赞 · 0采集
-
- 慕先生9094578 2023-08-31
- 扩散运动(因浓度差形成的运动)
PN结的形成原理及单向导电性(内电场的形成产生漂移运动阻碍扩散运动)当两种运动达到动态平衡就形成PN结
若PN结加正向电压，会加速扩散运动，耗尽层变窄，形成扩散电流，此时导通；若加反向，会加速漂移运动，阻碍扩散电流，耗尽层变宽，近似截止
PN结的电容效应(垒势电容Cb和扩散电容Cd)前者指空间电荷区宽度发生变化造成电荷积累和释放；后者指PN结加正向电压 扩散中载流子浓度变化 有电荷积累和释放过程，二者可类比电容器充放电
结电容Cj= Cb+ Cd - 0赞 · 0采集
-
- 慕先生9094578 2023-08-31
- 杂质半导体分两种
N型(自由电子多)摻入杂志越多自由电子越多导电越强
P型(空穴多)
这两者极性相反 - 0赞 · 0采集
-
- 慕先生9094578 2023-08-31
- 本征半导体(晶体结构纯净的结构稳定半导体)(受温度影响大)
空穴(共价键中自由电子挣脱后留下的空位)
复合(自由电子与空穴相碰)
载流子(运载自由电子的粒子)(有两种一是携带自由电子的粒子二是脱离电子的正电空穴)(温度越高载流子越多导电性能越强) - 0赞 · 0采集
-
- 慕先生9094578 2023-08-30
- 万用表
Multisim (仿真电板测试运行)
示波器可测电压幅度频率波形，可接多个信号并进行同时比较 - 0赞 · 0采集
