1. 前言

阿里时序时空数据库TSDB最新推出TSQL,支持标准SQL的语法和函数。用户使用熟悉的SQL,不仅仅查询更简单易用,用户还可以利用SQL强大的功能,实现更加复杂的计算分析。

2. 为什么需要用SQL做时序查询?

2.1 SQL拥有广泛用户基础

SQL作为一个诞生于上世纪70年代的编程语言已经存在几十年了。这是一个相对而言较“古老”的编程语言,但又是一个有着广泛用户基础的语言。

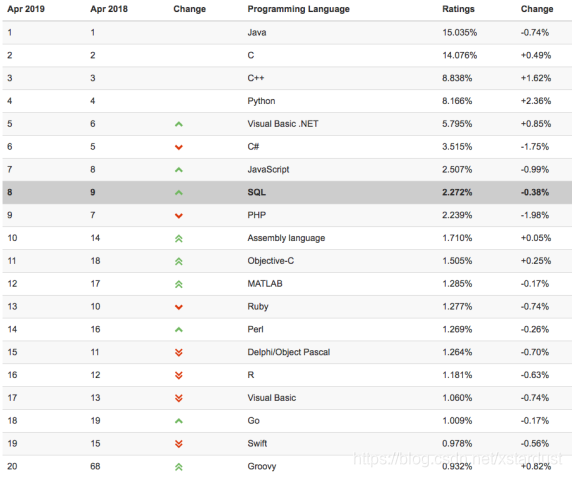

在跟踪主要编程语言的流行程度的TIOBE index[1]中,SQL在2019年4月份的排名是第8。而如果把排名列在11-20之间的SQL的两个“兄弟”PL/SQL, Transact-SQL也合并进来的话,SQL的流行度应该更高。



根据stackoverflow网站的调查 [2],SQL在最流行的编程语言榜上排在第4位。



无论TIOBE index还是stackoverflow的编程语言排行榜,都从一个侧面反映了SQL的广泛用户基础。作为一个查询语言,SQL是用户和数据库系统交互的(直接或间接)主要方式。支持一个拥有广泛用户基础的查询语言,对于推广数据库系统来说,是非常重要的。

2.2 用户学习成本

最近几年出现的几个主要面向时序场景的数据库,除了TimescaleDB是在Postgres基础上所以支持PG生态包括SQL语言支持,其他几个比如InfluxDB, OpenTSDB, Prometheus都有各自不同的查询语言和接口:InfluxDB有InfluxQL,OpenTSDB有自己的Restful API, 而Prometheus有PromQL。每一个系统都可以声称自己的语言是独一无二的,更适合时序查询这样的场景;但不可否认的事实是用户需要去花时间去学习一种新的语言,并且如果这个语言为了功能完善,还在不断演进中,这样的学习成本对用户来说,尤其显得高了。
举个例子,InfluxDB的InfluxQL并不支持Join,Subqueries, 以及SQL中很常见的UDF等功能,这意味着用户并不能在不同数据之间进行关联分析计算,也不能在系统函数基础上进行扩展开发。InfluxDB设计者在听到社区的意见后,做了一个很有“创意”的事情:在新版本里支持Join,UDF等功能,但并不是让InfluxQL变得更加接近于SQL,而是在一个全新的Flux(一个新的functional scripting language)里支持 [3]。用户想要做InfluxQL不能做的事情,那就再来学习一个新语言吧。
一个很有意思的事情,10多年前开始出现的NoSQL系统,比如MapReduce/Hadoop, BigTable,Casandra,HBase等,一开始也是以各自不同的查询语言出现的。在经历了多年用户推广之后,NoSQL开始拥抱SQL,变成了NotOnlySQL或者NewSQL。时序数据库这样一个新兴的数据库领域,也有可能重复这样的历史。原因很简单,用户学习一个新语言的成本越高,越会阻碍一个系统被推广到大众接受的程度。

2.3 BI工具生态支持

时序数据库提供SQL的查询支持,一个很重要的原因是将时序数据库的应用场景扩展到商业分析(BI/Business Analysis),商业决策这样高附加值领域。
当前几个主要的时序数据库,包括InfluxDB, OpenTSDB和Prometheus,主要侧重于基础性能监控这样的场景,利用Grafana这样的可视化工具,实现监控报警这一类基本功能。另一方面,监控报警还没有充分利用挖掘时序数据的商业价值。进一步的功能,需要充分利用现有SQL生态系统中的商业分析工具,比如Tableau, Qlik,Oracle BI, IBM Cognos等。这些BI工具,往往是以SQL的方式同后端数据库交互。从这个角度来说,时序数据库的SQL支持对于对接BI生态系统中的各种工具,尤为重要。

2.4 TSQL面向的用户群

在阿里时序数据库TSDB支持的兼容OpenTSDB查询协议之上推出的TSQL查询引擎,主要是面向以下两类用户:

  • 时序数据库TSDB的新应用开发者 :这类用户往往以前使用关系数据库,因为关系数据库本身处理时序数据的性能和可扩展性的局限,而转而使用TSDB。这些新应用开发者,希望TSDB在提供比关系数据库更好的时序性能和扩展性的同时,能够用他们以前熟悉的查询语言进行应用开发,而不是去学习一个新的查询语言。

  • 数据分析师:这类用户并不开发应用,他们的工作是利用已有的商业分析工具,对时序数据进行进一步的查询分析。他们本身并不直接使用SQL, 但所使用的工具以SQL作为和时序数据库TSDB交互的查询语言。

3. 现有时序数据库系统SQL查询能力比较

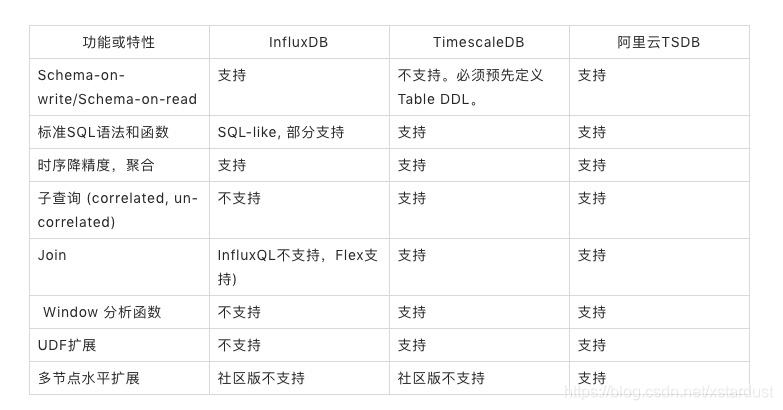

这里简单对比时序数据库系统中提供SQL查询,或SQL-like查询能力的InfluxDB, TimescaleDB, 阿里云TSDB。



4. TSQL系统架构



上图是TSQL的总体架构以及和TSDB引擎和存储之间的协调工作关系。简单来讲,TSQL是一个典型的MPP的SQL分析引擎,通过Connector同TSDB引擎和存储进行数据交换。Connector支持MetaAPI和DataAPI。

TSQL是在两个Apache开源项目基础上演进开发的:

  • Apache Calcite作为SQL的解析器和计划生成和优化器。

  • Apache Drill提供分布式的SQL执行层。

Apache Calcite作为一个扩展性好,支持标准SQL语法和语义的SQL计划生成器,已经被很多数据处理相关的开源项目使用[6],包括大数据ETL的Apache Hive, HBase上的SQL解决方案Apache Phoenix, 也有流数据处理框架Apache Fink (阿里的Blink)和Apache Beam等。 TSQL使用Calcite作为SQL计划生成器,可以在兼容标准SQL方面,充分利用开源社区已有的成果。

4.1 时序数据Schema管理

InfluxDB, OpenTSDB和Prometheus都采用的是一种Schema-on-write的方式,也就是用户并不需要明确定义metric的schema, 而是将schema的信息隐藏在数据中,在数据写入的时候,同时管理着schema。这样做的好处是更高的灵活性:

  • 在写入数据的时候,用户不需要事先必须用Create Table DDL来创建table;

  • 在时序数据tag set出现变化的时候,用户不需要事先用Alter Table来修改table的schema。
    TimeScaleDB从PG上扩展而来,所以是采用的是严格的Schema的管理方式。在使用灵活性方面,不如上面其他3个时序数据库。

Calcite作为一个SQL计划生成器,很适合时序数据库这样的比较松散的Schema管理方式。 Calcite的Schema Adapter,可以支持

  1. 动态的Schema 发现,

  2. 任意一个数据集,只要实现Schema管理中的接口API, 就可以在计划解析生成阶段被当成一个Table来处理。

TSQL在Calcite的Schema Adapter基础上,利用TSDB引擎中新增加的MetaAPI,来完成SQL计划解析和生成。这免去了用户必须事先在一个集中式的catalog中预先定义Table DDL等繁琐工作,给用户带来了很多的灵活性。

4.2 时序数据查询执行

TSQL的执行层,利用了Apache Drill的runtime execution。Drill的runtime execution,具备以下特点

  • 利用off-heap内存作为计算内存,减少Java heap内存GC所带来的延迟问题

  • 基于Columnar格式的ValueVector (Apache Arrow的前身),提升查询执行效率

  • 动态代码生成和编译
    UDF支持

5. TSQL时序查询功能

我们以一个基础性能监控场景来举例说明TSQL能完成的时序查询功能。利用一个时序数据库业界公开的时序性能Benchmark[5] 生成的模拟数据,按照DevOps这样的场景,产生了cpu相关的10不同的metric。每个metric对应了机房(datecenter),主机(hostname),rack等标签下所采集的服务器cpu相关的指标数据。

5.1 元数据查询

可以用下面的方式查询TSDB中所有的metric/table

SHOW TABLES FROM tsdb


如果我们希望列出所有以cpu为前缀的metric/table,可以在上面的查询基础之上添加附带过滤条件.

show TABLES from tsdb where TABLE_NAME like 'cpu%'


下图给出了命令的部分输出:


在获得metric/table 名字后,我们可以进一步用SQL中的'DESCRIBE'命令来查询这个metric/table的schema信息

describe tsdb.`cpu.usage_user`

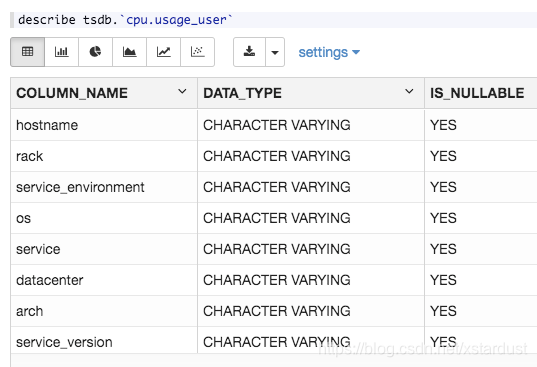

下图显示了上面的'describe'命令的部分结果:



5.2 时序数据简单查询

用下面的SQL查询可以获得指定时间段内的'cpu.usage_user'的指标值,时间戳,以及对应的标签值。

select *
from tsdb.`cpu.usage_user`
where `timestamp`  between '2019-05-01 16:00:00' and '2019-05-01 18:00:00'


这里, 将被转换成 metric/table下所有的列,包括指标值,时间戳,所有的标签列。可以以具体的列名的一个列表来代替
作为对比,如果把上面的查询转化成OpenTSDB协议来查询,相对应的查询如下:

{
  "start": "1556726400000",
  "end": "1556733600000",
  "queries": [
    {
      "aggregator": "none",
      "metric": "cpu.usage_user",
      "rate": null,
      "downsample": null,
      "filters": []
    }
  ]
}


可以在时间戳的过滤条件基础上,增加指标列上的条件。下面的查询,列出指定时间段内,3台主机上的指标值,并且使用limit, 把查询结果限制在100行。

select *
from tsdb.`cpu.usage_user`
where `timestamp`  between '2019-05-01 16:00:00' and '2019-05-01 18:00:00'   and
        hostname in ('host_1', 'host_5', 'host_10')
limit 100


可以在查询中使用标准SQL中丰富的数值计算函数,字符串函数或时间戳函数。下面的SQL,我们分别使用了数值运算函数sqrt, 时间戳函数extract 和字符串lower。

5.3 时序降精度,聚合运算

如果我们要计算两小时之内,每台主机上每5分钟的指标cpu.usage_user的最大值,最小值,以及数据采样点的个数。这样的查询,代表了在时间维度上的降精度,并且在标签hostname上进行的聚合运算。用TSQL来表示这样的查询:

select
  hostname,
  tumble(`timestamp`, interval '5' minute) ts,
  max(`value`) maxV,
  min(`value`) minV,
  count(`value`) cnt
 from tsdb.`cpu.usage_user`
 where `timestamp` between 1556726400000 and 1556733600000   and
      hostname in ('host_8','host_5','host_6')
group by hostname, ts


如果用OpenTSDB的协议来查询:

{
  "start": "1556726400000",
  "end": "1556733600000",
  "queries": [
    {
      "aggregator": "max",
      "metric": "cpu.usage_user",
      "downsample": "5m-max",
      "tags":{
        "hostname":"host_8|host_5|host_6"
      }
    },
    {
      "aggregator": "min",
      "metric": "cpu.usage_user",
      "downsample": "5m-min",
      "tags":{
        "hostname":"host_8|host_5|host_6"
      }
    },
    {
      "aggregator": "sum",
      "metric": "cpu.usage_user",
      "rate": null,
      "downsample": "5m-count",
      "tags":{
        "hostname":"host_8|host_5|host_6"
      }
    }
  ]
}


可以看到,相比较原来Restful API的查询,TSQL能够用更简洁的方式来表示相同的查询语义;并且,如果用户本来就熟悉SQL的使用方法,节省用户去学习Restfule API里JSON各个字段的含义。从降低用户学习成本,增加易用性这个角度,TSQL带来了较明显的价值。
TSQL不仅仅带来查询简洁,用户易用的优点,并且,更重要的是,用TSQL能够表达Restful API里不能直接表达的查询语义。在TSDB引入TSQL之前,如果用户需要进行这样的查询计算,则用户必须通过自己的应用程序,在Restful API获得数据后,再进行后计算,来满足业务需要。在自己的应用程序中进行后计算,往往需要付出很大的应用开发代价。

5.4 聚合后计算,过滤,排序

下面的例子,计算2个小时内,3台机器上每5分钟内,cpu.usage_user指标值的最大值和最小值的差异超过10.0的时段和hostname, 并按照差异值从大到小排序:
在上面的例子中个,在获得最大值和最小值后,进一步计算两者的差异值,并根据差异值进行过滤和排序。这样的聚合后计算处理,无法用OpenTSDB的查询协议表示;用户如果要表达这样的语义,就必须在应用程序中计算。

select
  hostname,
  tumble(`timestamp`, interval '5' minute) ts,
  max(`value`) - min(`value`) as diffV
 from tsdb.`cpu.usage_user`
 where `timestamp`  between '2019-05-01 16:00:00' and '2019-05-01 18:00:00'   and
        hostname in ('host_1', 'host_5', 'host_10')
group by hostname, ts
HAVING  diffV > 10.0
order by diffV DESC


5.5 任意复杂的条件表达式

TSDB的Restful API对于只提供有限的几种filter, 而并不支持任意filter通过AND/OR的组合。比如下面的例子,是一个TSQL业务中使用的查询。其中WHERE条件部分是并不能用Restful API来表示的,因为Restful下的filters是只有AND, 而OR只有在相同tag上通过'value1|value2|vale3'这样的形式来表达。

where
    (
      (obj_id='ems30_NA62_183249003' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C') or
      (obj_id='ems30_NA62_183249746' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C') or
      (obj_id='ems30_NA62_183246962' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C') or
      (obj_id='ems30_NA62_183248143' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C') or
      (obj_id='ems30_NA62_183249191' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C') or
      (obj_id='ems30_NA62_183249964' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C') or
      (obj_id='ems30_NA62_183247148' and obj_type='ems30_NA62_20204' and room='ems30_NA62_C-T01.NA62' and building='ems30_NA62_C')
    ) and `timestamp` between '2019-04-25 18:20:21' and '2019-04-25 18:20:31'
    ...


支持任意组合的AND/OR的条件表达式,对于应用开发是很有意义的。在集团基础监控业务(raptor-pro)中,一个突出的亮点是“定制化监控报警”:允许业务方的用户来定制查询条件,并且查询条件可以是任意的AND/OR组合。TSQL为"定制化监控报警"的功能实现,提供了有力的技术保障。

5.6 多个metric之间join

这个查询,把cpu.usage_system和cpu.usage_idle在hostname和timestamp上做等值join, 然后计算每5分钟两个度量值之和的sum。

select
     t1.hostname,
     tumble(t1.`timestamp`,  interval '5' minute ) ts,
     sum(t1.`value` + t2.`value`) as sumV
from tsdb.`cpu.usage_system` t1, tsdb.`cpu.usage_idle` t2
where t1.`timestamp` >='2019-05-01' and t1.`timestamp` <= '2019-05-01 01:00:00'
 and t1.hostname = t2.hostname
 and t1.`timestamp`= t2.`timestamp`
group by t1.hostname, ts


上面的查询,如果我们采用TSDB的多值模型,把cpu.usage_system和cpu.usage_idle处理成一个metric的不同的field, 则不需要join就可以完成。但如果我们需要在分组聚合后的结果上再做join, 多值模型也无法解决问题。

5.7 分组聚合后join计算

下面的查询,分别对cpu.usage_system和cpu.usage_idel按照5分钟计算聚合函数sum(), 再通过join, 对齐,计算相对应的比例。并且,每个子查询的Where条件,除了包括在tag上和时间戳上的条件,还包括值上的过滤条件。
类似这样的查询,是无法直接在TSDB的RestAPI来实现的;用户只能在自己的应用程序中实现,增加了应用开发成本。

select f0.hostname, f0.ts, f0.sumV / f1.sumV as resultValue
from (
  select hostname,
  tumble(`timestamp`,  interval '5' minute) ts,
     sum(`value`) as sumV
  from tsdb.`cpu.usage_system`
  where
    hostname in ('host_0', 'host_5', 'host_10') and
    `timestamp` between '2019-05-01 00:00:00' and '2019-05-01 01:00:00' and `value`<=50
  group by hostname, ts
  ) as f1
join (
  select hostname,
  tumble(`timestamp`,  interval '5' minute ) ts,
     sum(`value`) as sumV
  from tsdb.`cpu.usage_idle`
  where
    hostname in ('host_0', 'host_5', 'host_10') and
    `timestamp` between '2019-05-01 00:00:00' and '2019-05-01 01:00:00' and `value`<=30
  group by hostname, ts
  ) as f0
on f1.hostname = f0.hostname and f1.ts = f0.ts


5.8 UDF扩展功能

使用UDF来扩展功能,对于时序数据库这样聚焦特定领域的数据库来说,是非常必要的,因为往往SQL标准中定义的函数,并不能完全满足需要。TSQL有一个完善的UDF的体系,用户只要按照约定的接口,用Java语义就可以实现扩展。比如,我们在TSQL中引入的把时间戳分割成不重合的窗口的函数tumble,其实现就是由下面不到15行代码完成。
用户可以用Java实现不同的scalar UDF或者aggregate UDF, 并把编译后的jar加入到TSQL的系统类库目录,就可以自行扩展TSQL的查询计算功能了。

@FunctionTemplate(name = "tumble", scope = FunctionTemplate.FunctionScope.SIMPLE, nulls = FunctionTemplate.NullHandling.NULL_IF_NULL)
    public static class Tumble implements DrillSimpleFunc {
        @Param TimeStampHolder timeStamp;
        @Param IntervalDayHolder interval;
        @Output TimeStampHolder out;

        @Override
        public void setup() {
        }

        @Override
        public void eval() {
            long intervalMs = interval.days * org.apache.drill.exec.vector.DateUtilities.daysToStandardMillis + interval.milliseconds;
            out.value = timeStamp.value - timeStamp.value % intervalMs;
        }
    }


6 TSQL可视化查询

阿里云TSDB已经提供了TSQL可视化交互式开发功能,通过web页面可以方便的进行TSQL的测试和开发,如下图Demo所示,。点击了解阿里云时序数据库
